フィンガープロテクト端子台

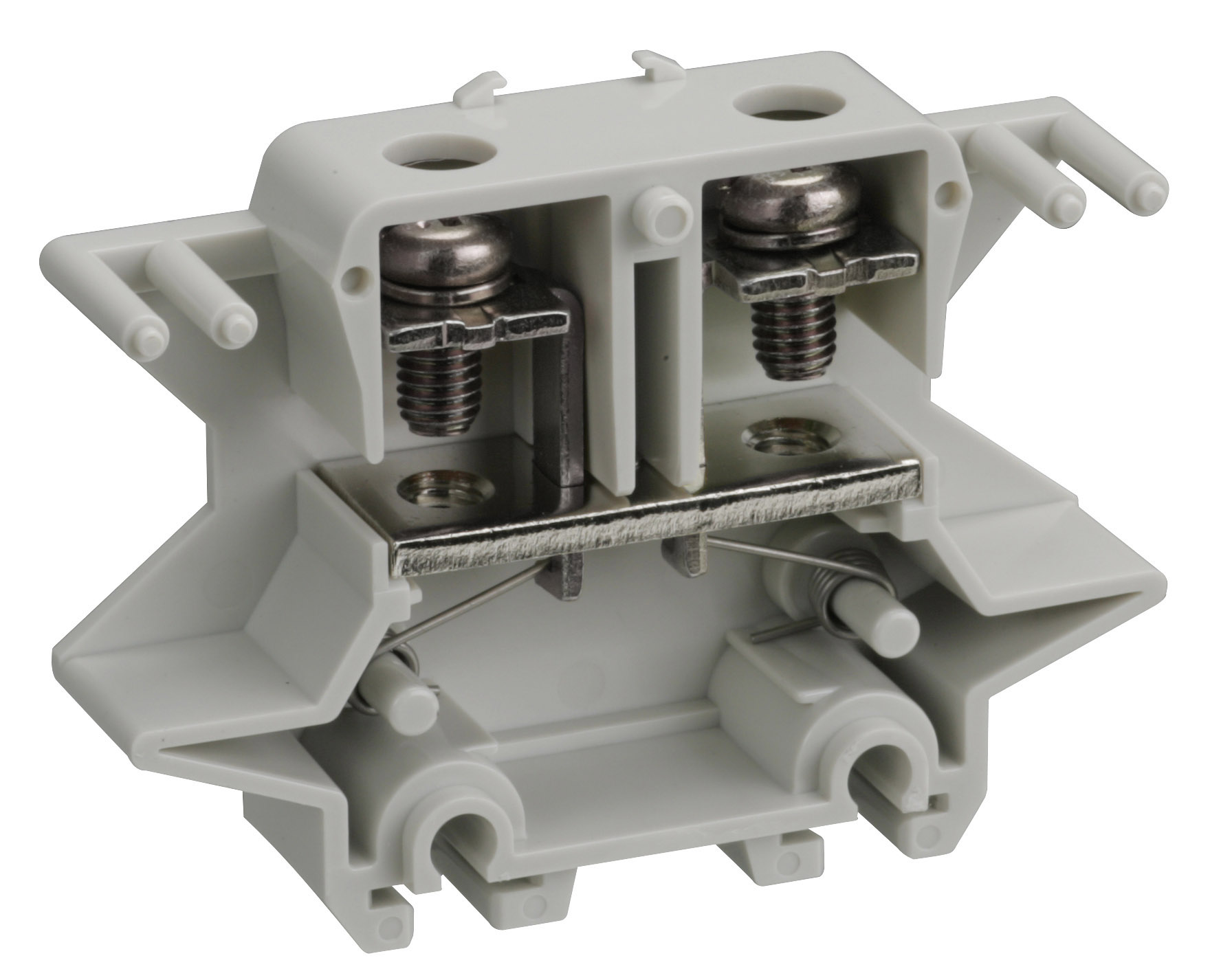

TFP 80
ねじ端子台(レール式)
フィンガープロテクト端子台

特長



フィンガープロテクト端子台は、安全性を重視した、端子カバー不要の端子台です。端子充電部の露出をなくしたフィンガープロテクト構造となっていますので、安全性を高めたい場合に最適です。

本体色はグレーです。

c-UL-us、EN/IEC規格適合のグローバル対応品です。

ULファクトリーワイヤリング&フィールドワイヤリング適合品です。

TÜVではIP20適合品となっています。

IEC 60529による保護等級は、IP20です。

鉄レールへアースできる端子台(TFEシリーズ)もラインアップしています。本体色は、緑、黄のツートンカラーとなっているため、標準端子との識別が容易です。

端子ねじにはジャンプアップ端子を採用しています(タッチロック式ではありません)。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(レール式)選定早見表をご参照ください。




■仕様


絶縁電圧800V
適合電線と最大電流3.5㎟-30A
5.5㎟-40A
14㎟-80A
耐熱電線使用時の通電電流14㎟-80A
端子ねじM5×10 ±ジャンプアップ
締付トルク2.2~2.8N・m
難燃グレードUL94V-0



■海外規格適合定格


 ULEN/IEC
絶縁電圧600V600V
定格適合電線
(AWG)
単線より線単線より線
16〜6
( 14〜12)
*16〜*6
( −)
16〜1016〜10*6
定格通電電流65A(30A)60A80A

( )内は圧着端子不使用時の定格です。                     *圧着端子接続専用
