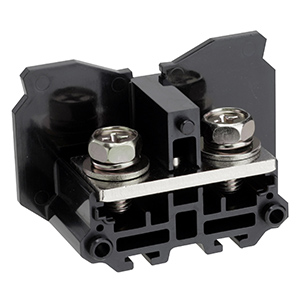

特長
TXレール式端子台は、UL、CSA、EN/IEC規格適合のグローバル対応品です(一部除く)。
必要な容量を、必要な極数で組み立てられますので、経済的な選定ができます。
セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。
400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。
適合アクセサリについては端子台アクセサリ、
又はねじ端子台(レール式)選定早見表をご参照ください。
■仕様
絶縁電圧 | 1000V |
インパルス耐電圧 | 12000V |
適合電線と最大電流 | 22㎟-90A (30㎟-110A) 38㎟-130A 60㎟-175A |
耐熱電線使用時の通電電流 | 60㎟-230A |
端子ねじ | M8×16 ⊕ 六角ボルト |
締付トルク | 8~10N・m |
難燃グレード | UL94V-0 |
入数 | 6P入 |
■海外規格適合定格
UL | CSA | EN/IEC | |||
絶縁電圧 | 600V | 600V | 600V | ||
定格適合電線 (AWG) | 単線 | より線 | ー | 単線 | より線 |
ー | *6〜2/0 | *6〜2/0 | ー | *4~(60㎟) | |
定格通電電流 | 175A | 175A | 190A |
適合アクセサリ | タイプ名 | 入数 | |
エンドプレート | TXA15 | 5枚 | |
カバー | 500mm | TRB10N | 5本 |
記名シール | ファイバー/5m | TRC21 | 1本 |
塩化ビニール/5m | TRC22 | ||
ポリプロピレン/5m | TRC23 | ||
塩化ビニール/100m | TRC22L100 | ポリプロピレン/100m | TRC23L100 |
ショートバー | ー | ー | ー |
ストッパー | 大形 | TXE2 | 10個 |
ー | JTXE3 | 100個 | |
レール | 1005mm | TXDA2 | 1本 |
980mm | JXDA | ||
1005mm | TRDA2 | ||
2010mm | TXDA2M | 50本 | |
1960mm | JXDAM | 2010mm | TRDA2M | 30本 |
