TXレール式端子台 標準形

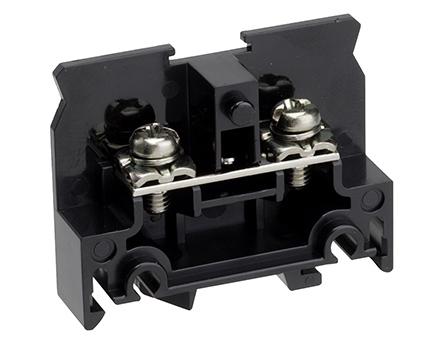

TX 10
ねじ端子台(レール式)
TXレール式端子台 標準形

特長



TXレール式端子台は、UL、CSA、EN/IEC規格適合のグローバル対応品です(一部除く)。

必要な容量を、必要な極数で組み立てられますので、経済的な選定ができます。

セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(レール式)選定早見表をご参照ください。




■仕様


絶縁電圧800V
インパルス耐電圧6000V 注
適合電線と最大電流
(圧着接続の場合)
0.75㎟-10A
1.25㎟-15A
2㎟-20A
耐熱電線使用時の通電電流2㎟-25A
端子ねじM3.5×8 ±セルフアップ
締付トルク1.0~1.3N・m
難燃グレードUL94V-0

注  圧着端子カシメ部に絶縁処理をした場合は、インパルス耐電圧は8000Vになります。




■海外規格適合定格


 ULCSAEN/IEC
絶縁電圧600V600V600V
定格適合電線
(AWG)
単線より線単線より線
20~1420~1420~14
定格通電電流20A20A25A
