TXレール式端子台 標準形

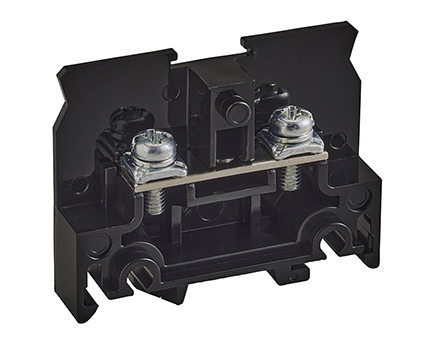

TX 10 SM3
ねじ端子台(レール式)
TXレール式端子台 標準形

特長



TXレール式端子台は、UL、CSA、EN/IEC規格適合のグローバル対応品です(一部除く)。

必要な容量を、必要な極数で組み立てられますので、経済的な選定ができます。

セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。

400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。


適合アクセサリについては端子台アクセサリ
又はねじ端子台(レール式)選定早見表をご参照ください。




■仕様


絶縁電圧800V
インパルス耐電圧6000V 注
適合電線と最大電流
(圧着接続の場合)
0.75㎟-10A
1.25㎟-15A
※ 2㎟-20A
(※印はねじがJIS規格外)
耐熱電線使用時の通電電流1.25㎟-18A
端子ねじM3×8 ±セルフアップ
締付トルク0.6~0.9N・m
難燃グレードUL94V-0
入数60P入

注  圧着端子カシメ部に絶縁処理をした場合は、インパルス耐電圧は8000Vになります。




■海外規格適合定格


 ULCSAEN/IEC
絶縁電圧600V600V600V
定格適合電線
(AWG)
単線より線単線より線
20~1420~1420~14
定格通電電流15A15A20A



適合アクセサリ タイプ名 入数
エンドプレート TXA1 10枚
カバー500mmTXB2 5本
1000mmTXB2L
記名シール ファイバー/5m TRC21 1本
塩化ビニール/5m TRC22
ポリプロピレン/5m TRC23
塩化ビニール/100m TRC22L100
ポリプロピレン/100m TRC23L100
ショートバー 6P TJ164A 10個
TJ164B
TJ164C
20PTJ1204A
TJ1204B
ストッパー 大形 TXE2 10個
JTXE3100個
レール 1005mm TXDA2 1本
980mm JXDA
1005mm TRDA2
2010mm TXDA2M 50本
1960mm JXDAM
2010mm TRDA2M 30本
