コンパクトタイプ(組式)

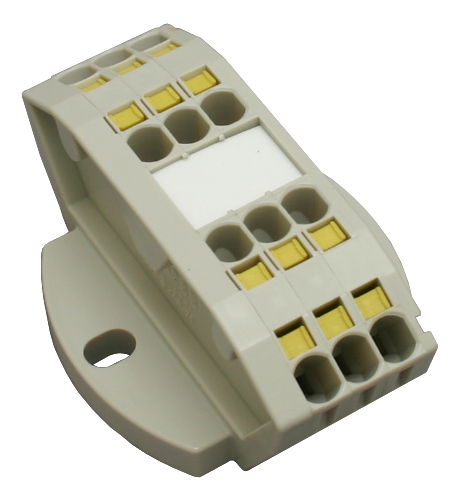

TWM 26B
プッシュイン端子台
コンパクトタイプ(組式)

特長



  • 機能を最小限に絞ったタイプです。接続電線の引き出し方向に角度を付け、省スペースを極限まで追求しています。
  • 10A品~20A品を用意しています。
  • 本体色はグレーです。

  • 適合アクセサリについては端子台アクセサリ
    又はプッシュイン端子台(組式)選定早見表をご参照ください。




    ■仕様

    絶縁電圧600V
    定格適合電線Φ0.5~1.6㎜(AWG22~14)
    0.3~2㎟(AWG22~14)
    ※ フェルール使用時は1.25㎟
    (AWG16)までとなります。
    定格通電電流20A
    インパルス耐電圧6000V
    難燃グレードUL94V-0



    ■海外規格適合定格


     ULEN/IEC
    絶縁電圧600V600V
    定格適合電線
    (AWG)
    単線より線単線より線
    22〜1422~14
    [22~16]
    22〜1422~14
    [22~16]
    定格通電電流16A
    [14A]
    22A
    [16A]

    ※フェルール使用時は[ ]内の値となります。






    型式寸法(mm)概略質量
    (g)
    AB
    1TWM 26 B 0129.820.810.3
    2TWM 26 B 0234.425.416.1
    3TWM 26 B 0339.030.021.9
    4TWM 26 B 0443.634.627.7
    5TWM 26 B 0548.239.233.5
    6TWM 26 B 0652.843.839.3
    7TWM 26 B 0757.448.445.1
    8TWM 26 B 0862.053.050.9
    9TWM 26 B 0966.657.656.7
    10TWM 26 B 1071.262.262.5


    型式寸法(mm)概略質量
    (g)
    AB
    11TWM 26 B 1175.866.868.3
    12TWM 26 B 1280.471.474.1
    13TWM 26 B 1385.076.079.9
    14TWM 26 B 1489.680.685.7
    15TWM 26 B 1594.285.291.5
    16TWM 26 B 1698.889.897.3
    17TWM 26 B 17103.494.4103.1
    18TWM 26 B 18108.099.0108.9
    19TWM 26 B 19112.6103.6114.7
    20TWM 26 B 20117.2108.2120.5
