プッシュイン端子台
TWM25B

コンパクトタイプ(組式)

  • プッシュイン端子台
  • 直取付
  • プッシュイン
  • 1段
  • 600V
  • 2㎟
  • 20A
  • 4.6mmピッチ
  • c-UL-us
  • TÜV
  • CE
  • AWG22~14
  • 1対2結線

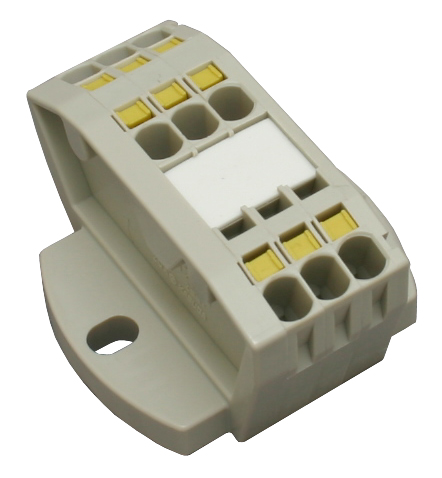

  • プッシュイン端子台 TWM25B
  • 機能を最小限に絞ったタイプです。接続電線の引き出し方向に角度を付け、省スペースを極限まで追求しています。
  • 10A品~20A品を用意しています。
  • 本体色はグレーです。



適合アクセサリについては端子台アクセサリ
又はプッシュイン端子台(組式)選定早見表をご参照ください。


■仕様

絶縁電圧 600V
定格適合電線 Φ0.5~1.6㎜(AWG22~14)
0.3~2㎟(AWG22~14)
※ フェルール使用時は1.25㎟
(AWG16)までとなります。
定格通電電流 20A
インパルス耐電圧 6000V
難燃グレード UL94V-0


■海外規格適合定格

  UL EN/IEC
絶縁電圧 600V 600V
定格適合電線
(AWG)
単線 より線 単線 より線
22〜14 22~14
[22~16]
22〜14 22~14
[22~16]
定格通電電流 16A
[14A]
22A
[16A]

※フェルール使用時は[ ]内の値となります。




型式 寸法(mm) 概略質量
(g)
A B
1 TWM25B01 29.8 20.8 9.3
2 TWM25B02 34.4 25.4 14.4
3 TWM25B03 39.0 30.0 19.5
4 TWM25B04 43.6 34.6 24.6
5 TWM25B05 48.2 39.2 29.7
6 TWM25B06 52.8 43.8 34.8
7 TWM25B07 57.4 48.4 39.9
8 TWM25B08 62.0 53.0 45.0
9 TWM25B09 66.6 57.6 50.1
10 TWM25B10 71.2 62.2 55.2


型式 寸法(mm) 概略質量
(g)
A B
11 TWM25B11 75.8 66.8 60.3
12 TWM25B12 80.4 71.4 65.4
13 TWM25B13 85.0 76.0 70.5
14 TWM25B14 89.6 80.6 75.6
15 TWM25B15 94.2 85.2 80.7
16 TWM25B16 98.8 89.8 85.8
17 TWM25B17 103.4 94.4 90.9
18 TWM25B18 108.0 99.0 96.0
19 TWM25B19 112.6 103.6 101.1
20 TWM25B20 117.2 108.2 106.2



適合アクセサリ タイプ名 入数
ショートバー 2P TJW22 50個
3P TJW23
4P TJW24
8P TJW28
13P TJW213
※TJW213は切断可
10個
