導入ステップ「スタートアップキット」

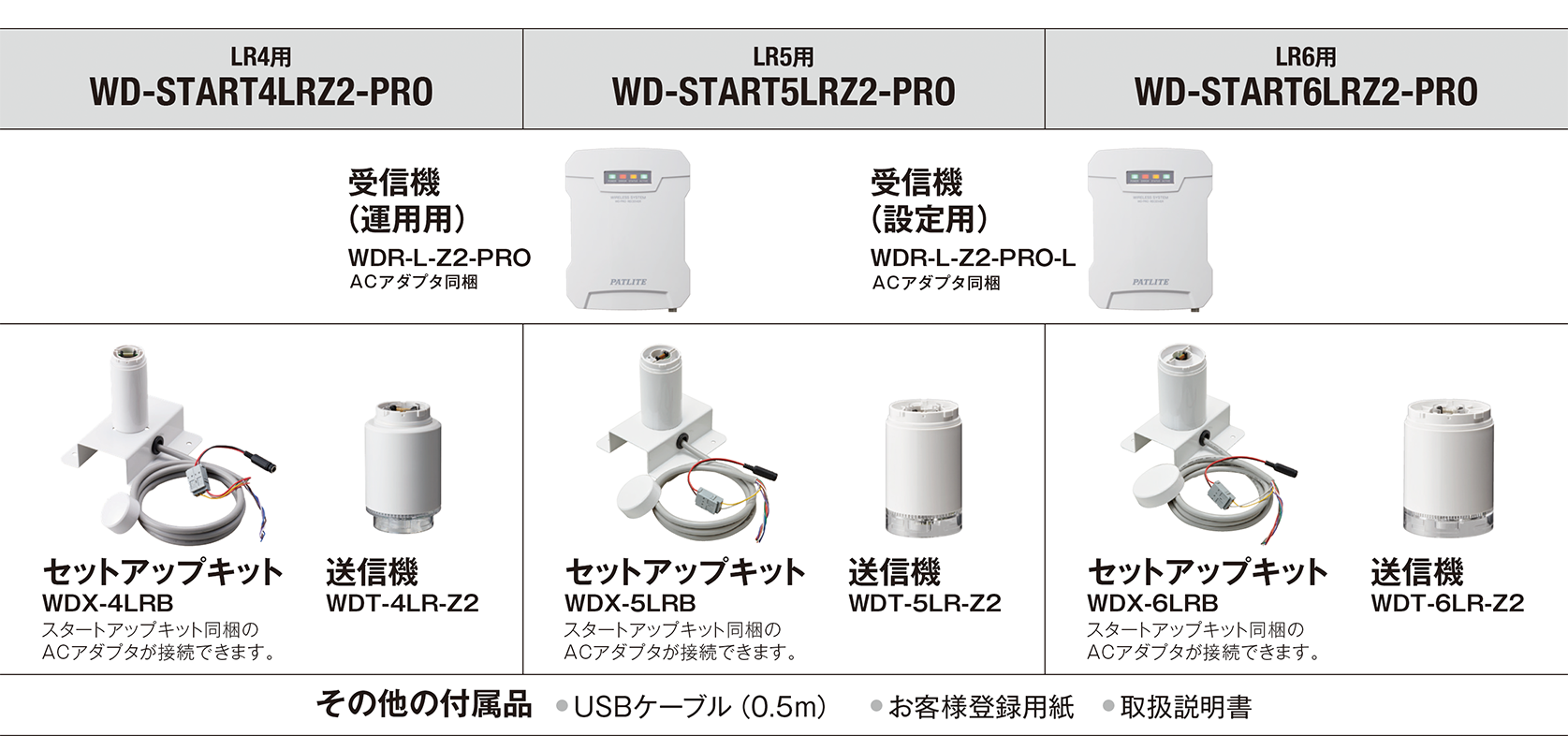

スタートアップキット

新規導入時はまずスタートアップキットをご購入ください。

お得なパック価格でご提供
LE/LME用
WD-STARTZ2+T0158
02
LR5/LR6用
WD-START5LRZ2+T0165/
WD-START6LRZ2+T0166
03
型 式 WD-STARTZ2
+T0158
WD-START5LRZ2
+T0165
WD-START6LRZ2
+T0166
対象信号灯 LE / LMEシリーズ LR5シリーズ LR6シリーズ


送信機 設定用ボディユニットに取付済 WDT-5LR-Z2 × 1 WDT-6LR-Z2 × 1
LE / LMEどちらでも
取付可能なブラケット付属
設定用ボディユニット
(セットアップキット)
WDT-NHBZ2+T0161 × 1 WDX-5LRB × 1 WDX-6LRB × 1
事務所などで送信機の設定を行う際に使用します。
受信機 WDR-L-Z2 × 1
設定用受信機 WDR-LE-Z2 × 1
事務所などで送信機の設定を行う際に使用します。
PCとUSBケーブルで接続してご使用ください。
ACアダプタ 受信機に付属 ADP-001 × 1
付属品 USBケーブル(0.5m)× 1
お客様登録用紙 × 1
取扱説明書 × 1
必ずお客様登録をお願いします。
マニュアルとソフトウェアパッケージの入手や
スタートアップキット付帯の電波環境調査サービスのご依頼ができます。
無償電波環境調査サービス

電波環境調査サービス(無償付帯)(2.4GHz帯電波調査/電波到達調査)

WDシリーズを使用される環境の電波到達調査を実施します。

電波環境調査サービスの内容
  1. ご依頼方法はスタートアップキットに同梱されている「お客様登録のご案内」に記載されているURL(スタートアップキットご購入のお客様専用HP)よりご依頼ください。一般公開されている「お客様登録」からのご依頼はできません。
  2. 実施希望日はお客様登録日より2週間先以降での受付となり同HPよりご依頼ください。
  3. 調査実施範囲は、受信機1台でカバーできる送信機30台までの範囲となります。
  4. 作業内容はサービス実施範囲における受信機の推奨設置場所の特定、2.4GHz帯の電波環境調査(設備からの輻射ノイズ調査含む)、受信機と送信機間の電波到達調査となります。
  5. 調査結果は実施日の翌日から起算し7日以内に電波環境調査報告書を提出します。
  6. 本サービスは弊社協力会社へ再委託する場合があります。
  7. 本サービスの無償対応地域は日本国内のみの本州、四国、九州となります。 ※北海道、沖縄県、離島などは別途交通費、宿泊費等の実費のご負担をお願いします。
1

電波環境調査の依頼

同梱のご案内書のURLからお客様登録と電波環境調査をご依頼ください。

※調査希望日は登録日より2週間先以降での受付となります。
※サービスの実施対象範囲は、受信機1台で対応できる送信機30台までの範囲です。

2

送信機の初期設定

電波環境調査報告書の推奨無線CHなどを設定する。

LE/LMEの場合
05
LR5/LR6の場合
06
3

初期設定した送信機の信号灯への設置

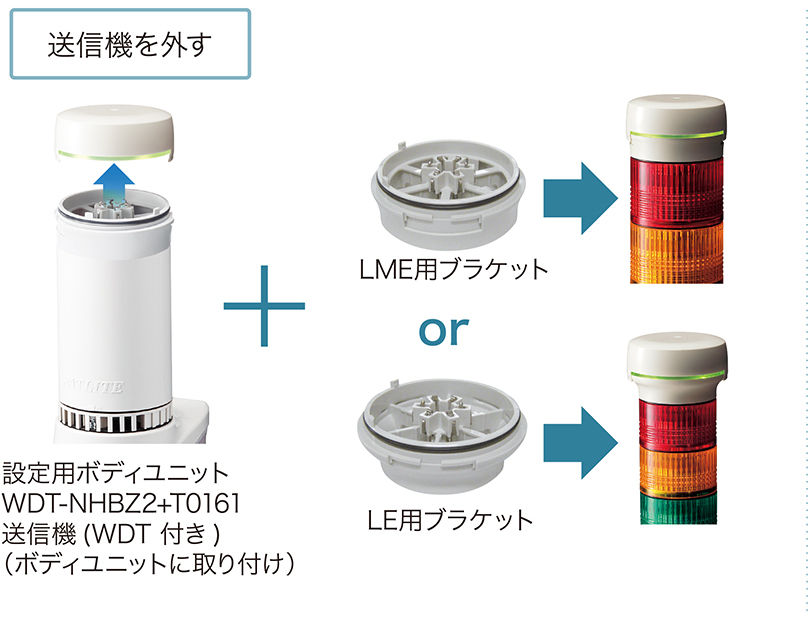

LE/LMEの場合
07

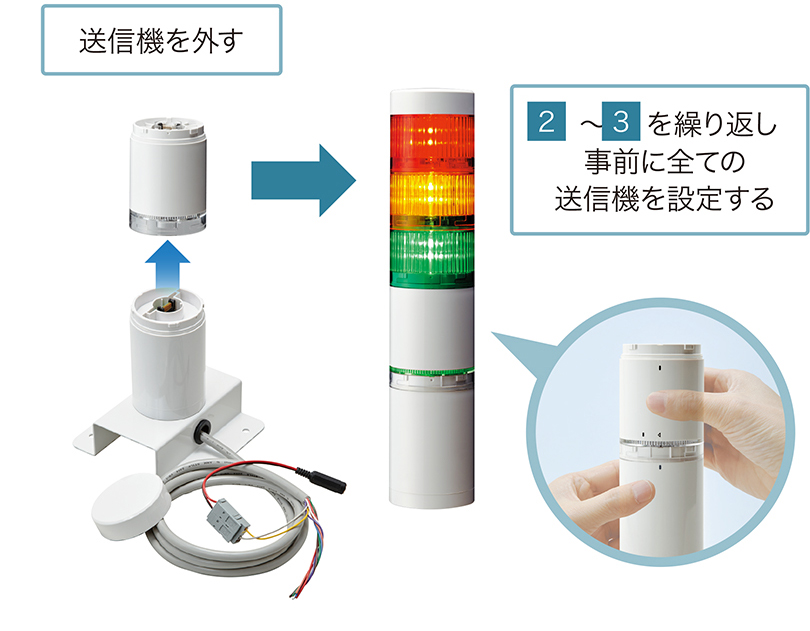

LR5/LR6の場合
08
4

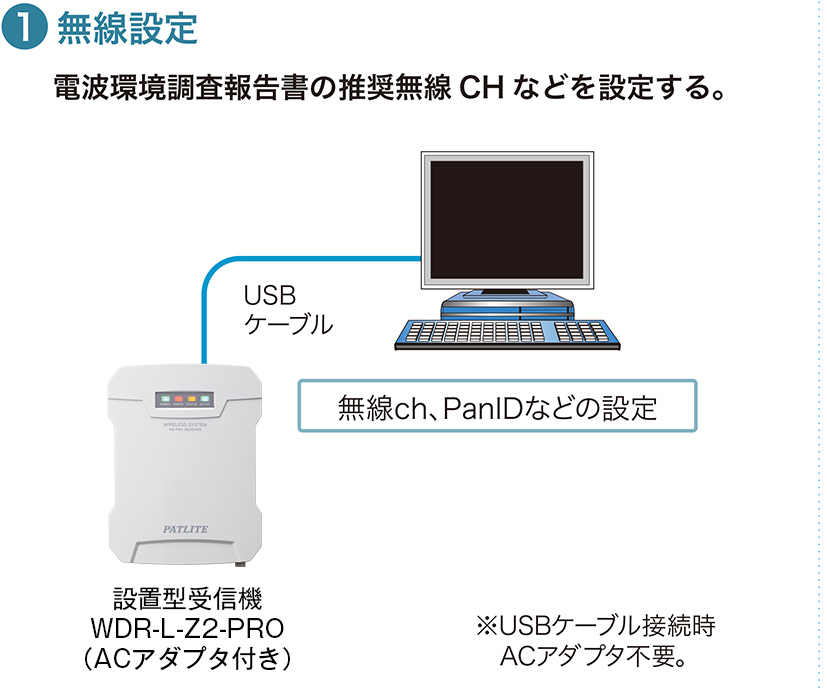

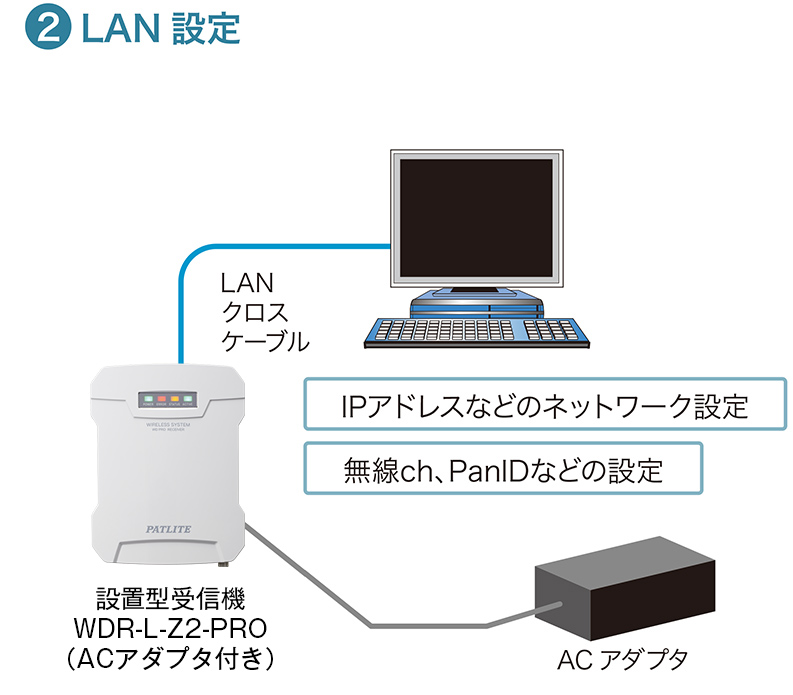

受信機の初期設定

09 10

上記設定完了後、電波環境調査報告書の推奨位置に設置してください。
