散光式警光灯 AJシリーズ
AJF-H

《全長608mm》

【生産終了予定:2025年3月28日】

  • 全長:608/高さ:162
  • 光源:ハロゲン
  • 回転灯:2灯
  • 散光式警光灯
  • 散光式警光灯 AJシリーズ AJF-H
  • 散光式警光灯 AJシリーズ AJF-H

※後継機種:AZF-M1

AJF-M1型はこちら



ハロゲン電球、回転灯2灯を搭載の散光式警光灯

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

製品仕様書(※)

AJF-12HDB   AJF-24HDB  

AJF-12HDB  

AJF-24HDB  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
※ 電球のガラス色は「透明」です。

注)品名、適用機種、の☐は任意の文字を表します。

解決NAVI

区分 故障内容/症状 考えられる要因 処置 部品番号
一部のハロゲン球が点灯しない。 ハロゲン球の寿命。 ハロゲン球を交換してください。
すべての回転灯が動作しなくなった。 断線やコネクタ部の端子接触など。 車両~製品間 の配線をご確認ください。 -
反射鏡が回転しない。 モーターの故障もしくは寿命。 回転灯組立の交換をご提案いたします。 ②③
反射鏡の回転が遅い。 モーターの故障もしくは寿命。 回転灯組立の交換をご提案いたします。 ②③
反射鏡が引っかかったりガタつくことがある。 ロータゴムの劣化や磨耗。 回転灯組立の交換をご提案いたします。 ②③
外観 グローブのキズや破損。 キズ、破損箇所のグローブを交換してください。
外観 取付足組立を交換したい。 10mmのラチェットをご使用してください。
外観 クッションゴムを紛失もしくは破損した。 キャップ交換。

補修パーツ

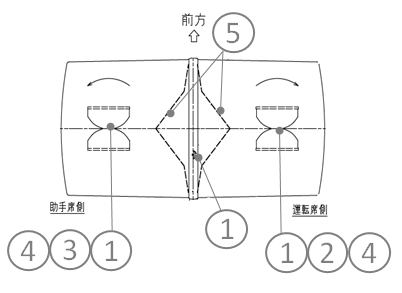

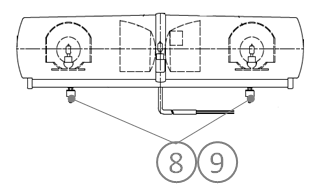

区分 番号 品名 品番 所要数 仕様 交換時期の目安
ハロゲン電球 12V35W
D01203515A-F1 3 ※予備球を含む

定格電圧12V仕様
電球形状:JA/BA15S(スワンベース)

3年6万キロ

ハロゲン電球 24V55W
D02405515A-F1 3 ※予備球を含む

定格電圧24V仕様
電球形状:JA/BA15S(スワンベース)

3年6万キロ

回転灯組立 右回転
W50000001-F1 1

定格電圧12V仕様 助手席側 CW標記シール有 モータ・ハロゲン球・反射鏡付き

3年6万キロ

回転灯組立 右回転
W50000005-F1 1 定格電圧24V仕様 運転席側 CW標記シール有 モータ・ハロゲン球・反射鏡付き 3年6万キロ
回転灯組立 左回転
W50000002-F1 1

定格電圧12V仕様 運転席側 CCW標記シール有 モータ・ハロゲン球・反射鏡付き

3年6万キロ

回転灯組立 左回転
W50000006-F1 1 定格電圧24V仕様 助手席側 CCW標記シール有 モータ・ハロゲン球・反射鏡付き 3年6万キロ
反射鏡
W41120001-F1 2 取付用小ねじ付き キズ・くすみや破損時に交換してください。
リフレクタ
W42100003-F1 2 取付用小ねじ付き キズ・くすみや破損時に交換してください。
外観
グローブ組立 赤
W33100020-1F□ 2 □は型式により異なります。 ご注文の際は、製品型式名と品名をご連絡ください。 異常の有無に関わらず、2年毎の交換をおすすめいたします。 くすみやキズなど異常があれば交換してください。
外観
グローブ組立 黄
W33100020-2F□ 2 □は型式により異なります。 ご注文の際は、製品型式名と品名をご連絡ください。 異常の有無に関わらず、2年毎の交換をおすすめいたします。 くすみやキズなど異常があれば交換してください。
外観
グローブホルダ ねじ付
W33550001-F1 4 ばね平座金付+なべ4×10 キズや破損時に交換してください。
外観

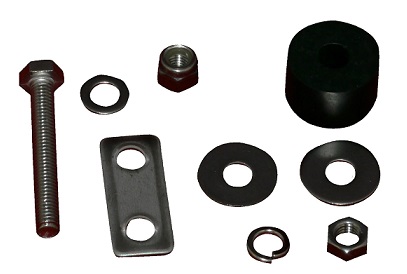

取付足組立
W83300011-F1 4 キズや破損時に交換してください。
外観
クッションゴム
A81110001-F1 4 キズや破損時に交換してください。
