流線型回転灯
KY/RWM

車のシガーライターで接続、簡単に脱着できる非常灯です。 【KY-12-R(赤色)/KY-12-B(青色):2016年3月生産終了】【生産終了予定:2024年3月28日】

  • KY;W118×H113×D168
  • RWM:W120×H133×D169
  • 光源:ハロゲン灯
  • 回転
  • 屋内外可(正方向のみ)
  • 回転灯/その他
  • 流線型回転灯 KY/RWM


※後継機種
    KY型:SLFM-M1BP型
  RWM型:HKFM-M1GR型 / SLFM-M1BP型 / SLFM-M1BP型

HKFM-M1GR型[流線型回転灯(ゴムマグネット取付)]はこちら

SLFM-M1BP型[流線型表示灯(丸形マグネット取付)]はこちら

SLFM-M1GB型[流線型表示灯(ゴムマグネット取付)]はこちら



■カラー・・・・・RWM:赤 黄 青 紫 (紫はRWMのみ)※赤色は緊急自動車以外使用できません。
      KY:黄色のみ
■グローブ・・・耐候性、透光性に優れたアクリル樹脂
●プラグを車のシガーライターソケットに差し込むだけで、すばやく点灯回転し警告信号を送ります。
●底面の吸着盤により、簡単・確実に車体に取付けられます。
 (KY:吸着盤式 RWM:マグネット脱着)
●RWMの紫は地吹雪対策用です。使用に際して、使用地域ならびに使用期間等許可条件がありますのでご注意ください。
●KY型は防滴仕様ではありません。

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

KY  

KY  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 各「白熱電球」は発注単位が“10”となります。
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
白熱電球 12V10W 1箱 10個入
D01201003A-F1 1

電球形状:G18/BA15S

グローブ 赤
A31110069-1F1 1

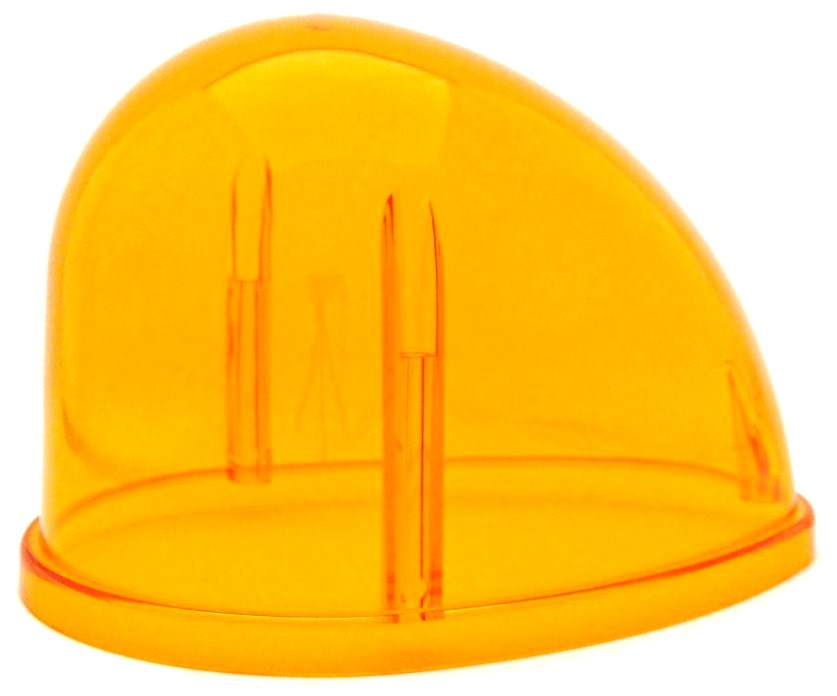

グローブ 黄
A31110014-2F1 1

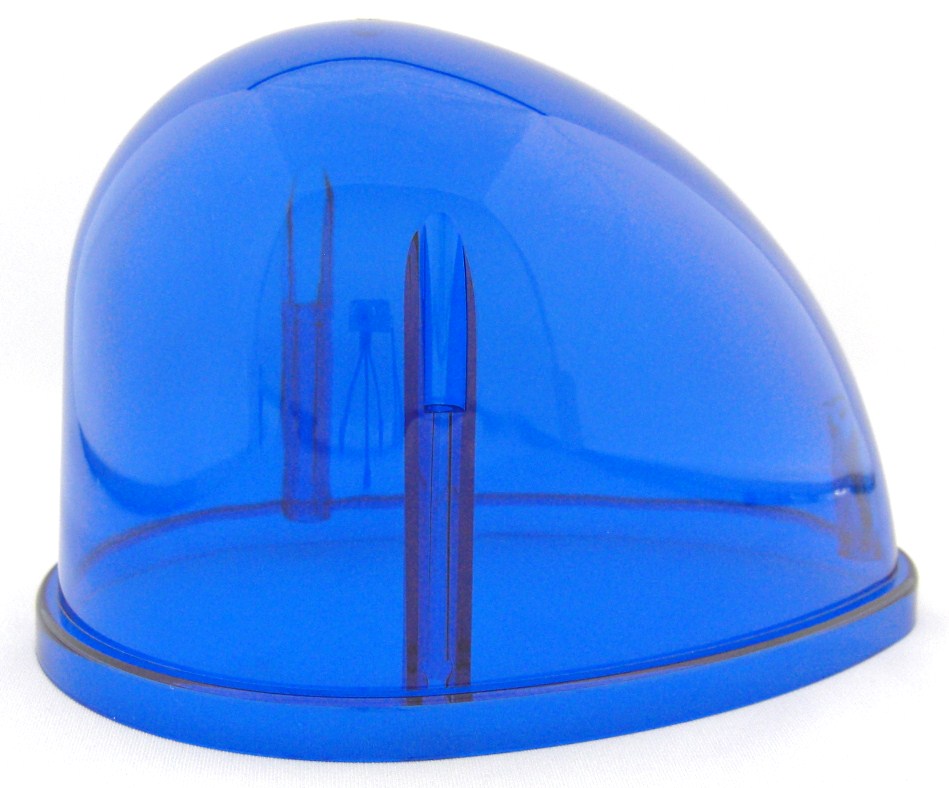

グローブ 青
A31110014-4F1 1

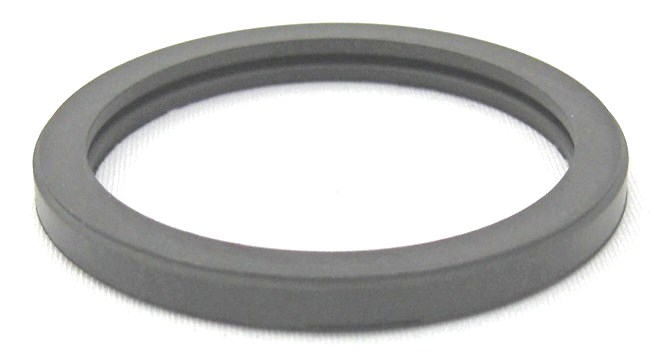

ロータゴム
A51120006-F1 1
反射鏡
A41110004-F1 1
グローブ固定用ねじセット
S33552120-0350F1 1

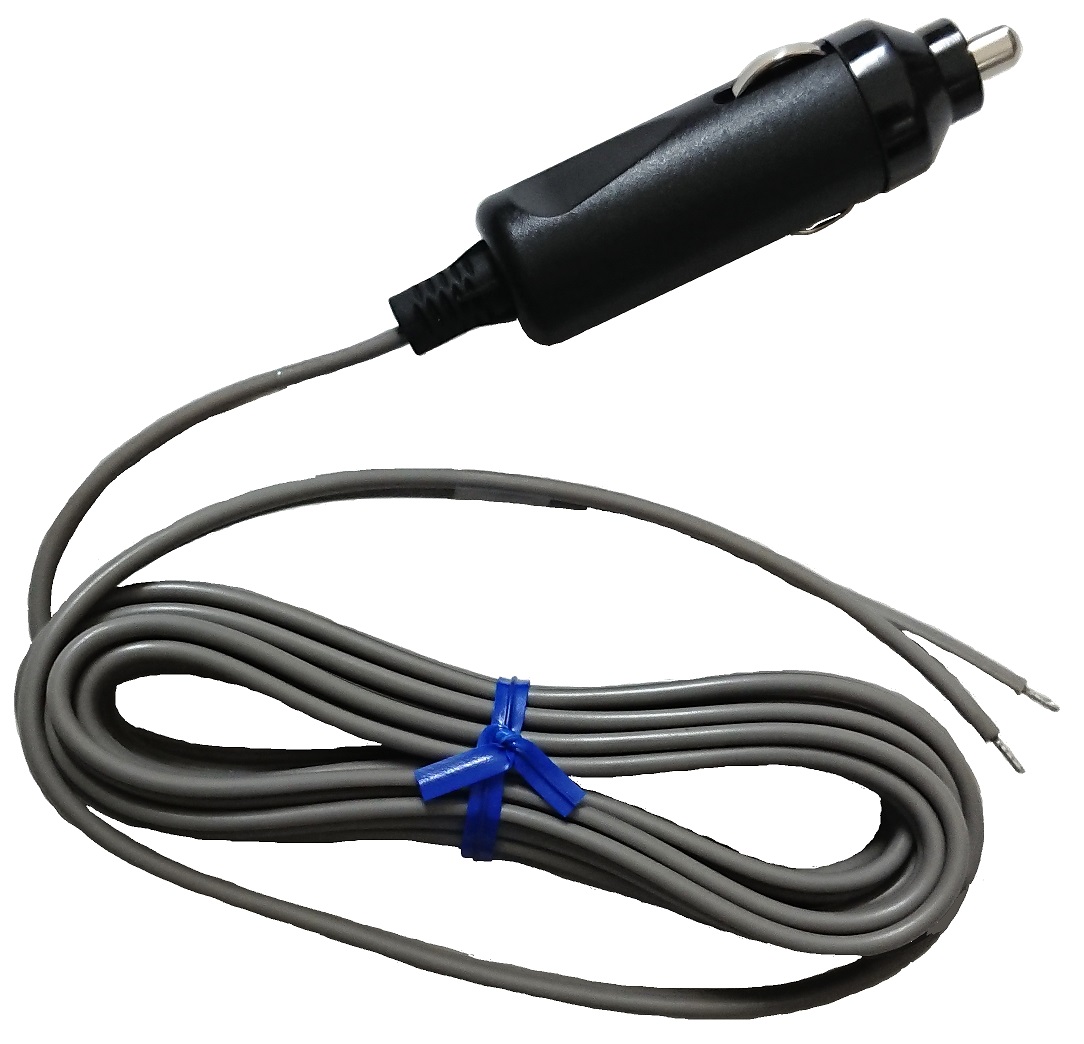

プラグコード組立
A13100014-F1 1
吸着盤
A81210001-F1 3
RWM-12  

RWM-12  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 各「白熱電球」は発注単位が“10”となります。
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安

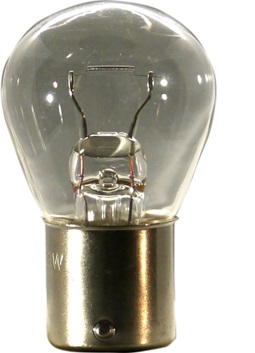

白熱電球 12V23W 1箱 10個入
D01202305-F1 1

電球形状:S25/BA15S

グローブ 赤
A31110069-1F1 1
グローブ 黄
A31110014-2F1 1
グローブ 青
A31110014-4F1 1
グローブ 紫
A31110008-5F1 1

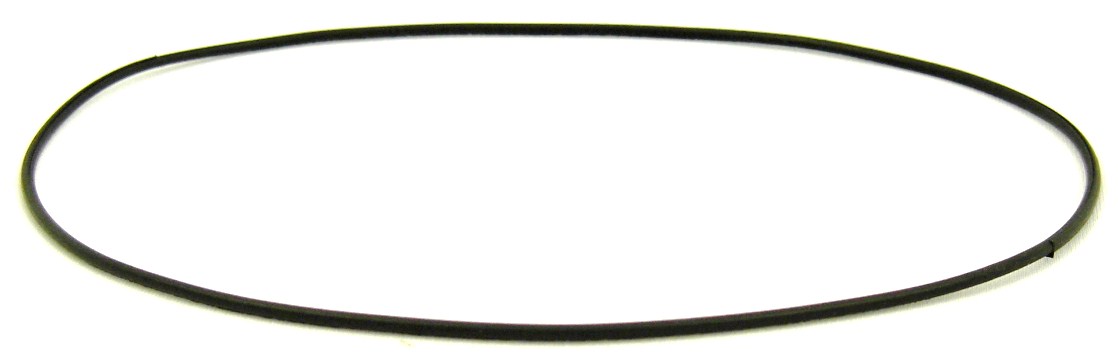

ゴムパッキン Oリング
PAK-0006-F1 1
反射鏡
A41110004-F1 1

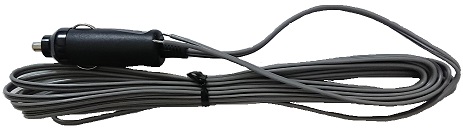

プラグコード組立
A13100025-F1 1
マグネット組立
A81300001-F1 3
グローブねじセット
X33570009E1F1 1

-

-

RWM-24  

RWM-24  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 各「白熱電球」は発注単位が“10”となります。
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。





補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
白熱電球 24V25W 1箱 10個入
D02402505-1F1 1

電球形状:S25/BA15S

グローブ 赤
A31110069-1F1 1
グローブ 黄
A31110014-2F1 1
グローブ 青
A31110014-4F1 1
グローブ 紫
A31110008-5F1 1
ゴムパッキン Oリング
PAK-0006-F1 1
反射鏡
A41110004-F1 1
プラグコード組立
A13100025-F1 1
マグネット組立
A81300001-F1 3
グローブねじセット
X33570009E1F1 1

-

-
