プログラム不要!『編集ソフト』でかんたんに設定ができます。

ソフトウェアを無料でダウンロード >クリック

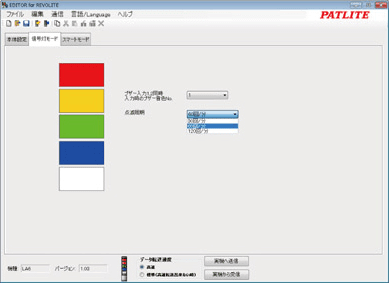

かんたん動作設定詳しい画面説明はこちら

かんたん動作設定イメージ図
※上記画面はイメージです(使用条件によりボタン表示が異なる場合がございます)

カラー設定(最大21色)
21色のカラーパレットから、お好きなカラーを選択できます。
グループ登録(最大15グループ)
動作設定を行なった一連の動作を1つのグループとして最大15グループまで登録できます。※単表示タイプは最大31グループまで登録可能です。
動作設定(最大63パターン)
カラー(21色)、点滅周期、点灯時間※(最大3,600秒)、ブザー(11音)を選択するだけでかんたんに動作設定ができます。※タイムトリガ・パルストリガタイプに限ります。
各種設定
グループ設定(各種詳細設定ができます)
  • ・減光設定
  • ・タイムスパン(0.1秒/1.0秒)
  • ・点灯繰り返し設定
サインパターン生成(9色)

(蛍の様な優しい光り方)の設定を行ないます。

  • ・カラー選択
  • ・サイクルスピード(低速/高速)
シミュレーション

実機にデータ送信せずにアプリケーション上で発光パターンを確認できます。

実機への送受信

実機へのデータ送信だけでなく、
実機からのデータも取り込む事が可能です。

※実機の電源がOFFでもUSBパワーだけでデータ転送が可能です。

様々なアイディアで使える「スマートモード」

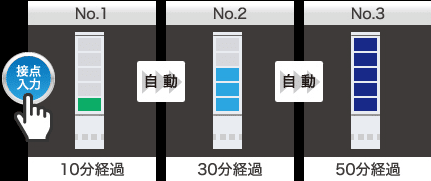

経過時間/カウントダウン/サイクルタイム等に1.タイムトリガタイプ

動作設定を行なった、「各グループ」を動作させることができます。

  • 最大表示パターン数:63パターン
  • 最大グループ数:15グループ

パターン遷移タイミングを「編集ソフト」で設定できます。

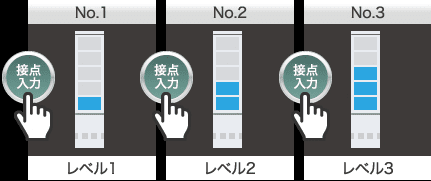

しきい値を決めた水位/圧力・温度等のバロメーター等に2.パルストリガタイプ

タイムトリガタイプと同様に「各グループ」を動作させることができます。

  • 最大表示パターン数:63パターン
  • 最大グループ数:15グループ

パターン遷移タイミングを入力(ワンショットパルス)で行ないます。

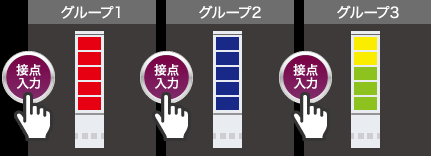

エラーのレベル/要求度/状態表示等に3.単表示タイプ

製品にメモリさせた「各グループ」を動作させます。

  • 最大表示パターン数:-
  • 最大グループ数:31グループ

入力1~5へのON/OFFの組合せにより呼び出し、動作させます。

従来の信号灯として使う「信号灯モード」

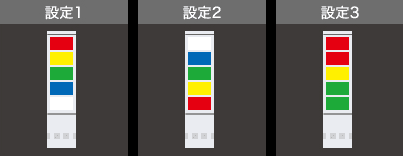

各段の色変更が「編集ソフト」でかんたんに変更できます。
信号灯として使用する場合でも、かんたんに各段の色変更が可能です。

パトライトマイページ登録をしていただくと、
専用データ作成アプリケーションソフトを無料でダウンロードできます。
